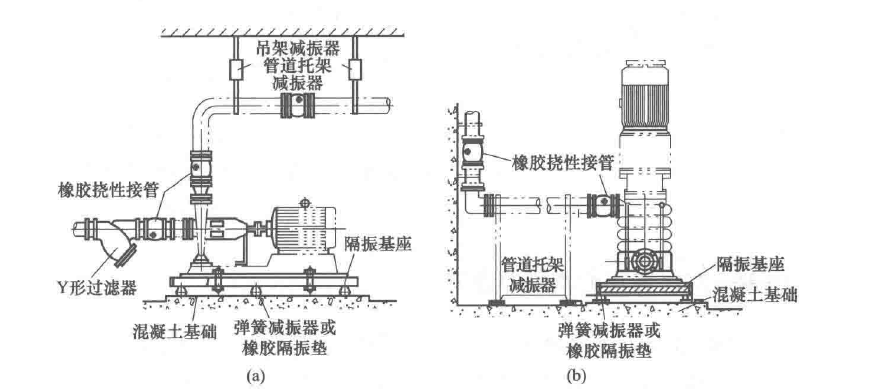

橡膠接頭在水泵減振安裝結構示意圖

水泵機組通常設置在水泵房內，泵房應遠離防振、防噪聲要求較高的房間，室內應有良好的通風、采光，防凍和排水措施。水泵的布置要方便起吊設備的操作，管道連接力求管線短，彎頭少，其間距要確保檢修時能拆卸、放置電動機和泵體，同時滿足維修要求，如罔1 -1 5 所示。為γ 操作安全，防止操作人員誤觸 水泵機組的布置間距（ m) 高速運轉中的泵軸，水泵機組必須設置高出地面不小于0. Im 的基礎。當水泵基礎需在基坑時，則基坑四周應設置高出地面不小于0. lm 的防水欄。消防水泵應采取自灌式充水。每臺水泵應設獨立的吸水管，避免相鄰水泵抽水時相互影響；多臺水泵共用吸水管時，吸水總管伸入水池的引水管不應少于兩條，每條引水管上均應設閘閥，當一條引水管產生故障時，其余引水管應滿足全部設計流量。每臺水泵吸水管上應設置閥門，出水管上要設閥門、止回閥和壓力表，并應有防水錘措施，如采用緩閉止回閱、氣囊式水錘消除器等。對于其他生活水泵，當受條件限制，不能采用自灌式吸水而采用吸上式時，應安裝抽氣或灌水裝置（如真空泵、底閥、水射器等） 。引水時間應滿足下列規定： 小于4kW 的不超過3min ；不小于4kW 的不超過5min 。為減輕水泵運轉時對周圍環境的影響，應對水泵進行減振處理。采取的減振措施應使水泵運行擾動頻率和固有頻率之比λ ＝flfo大于2 （通常為2 ～ 5 ），這樣有較好的減振效率（ 80% ～ 90% ）及防止共振效果。水泵機組的減振主要包括減振基座（’惰性塊）、隔振墊（減振器）及固定螺栓等，水泵減振安裝結構示意如圖所示。在水泵吸水管、出水管中需安裝可曲撓橡膠接頭.
