燃氣管道未加設補償器病因及危害防治措施

【病因及危害】管道安裝時的環(huán)境溫度與實際使用溫度不同時，未設補償器將會使管道產生熱變形。
【防治措施】為降低熱脹冷縮產生的熱應力，應裝設補償器。補償器安裝在閥門的下側（按氣流方向〉。實際工程中，補償器有多種功能：既補償管道的熱變形量，也方便閥門的拆卸，還能補償因管道發(fā)生沉降所發(fā)生的變形。在埋地燃氣管道上，多用鋼制波形補償器，

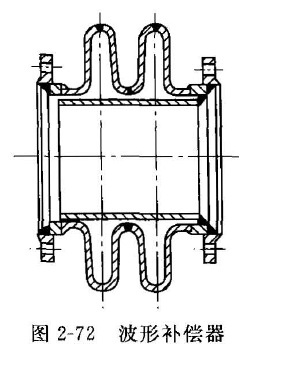

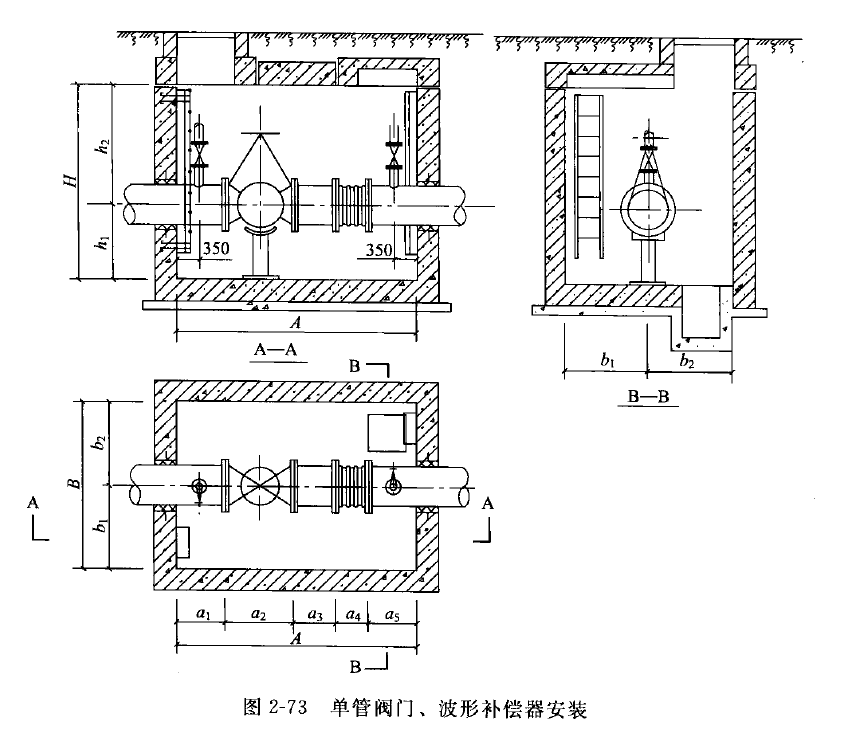

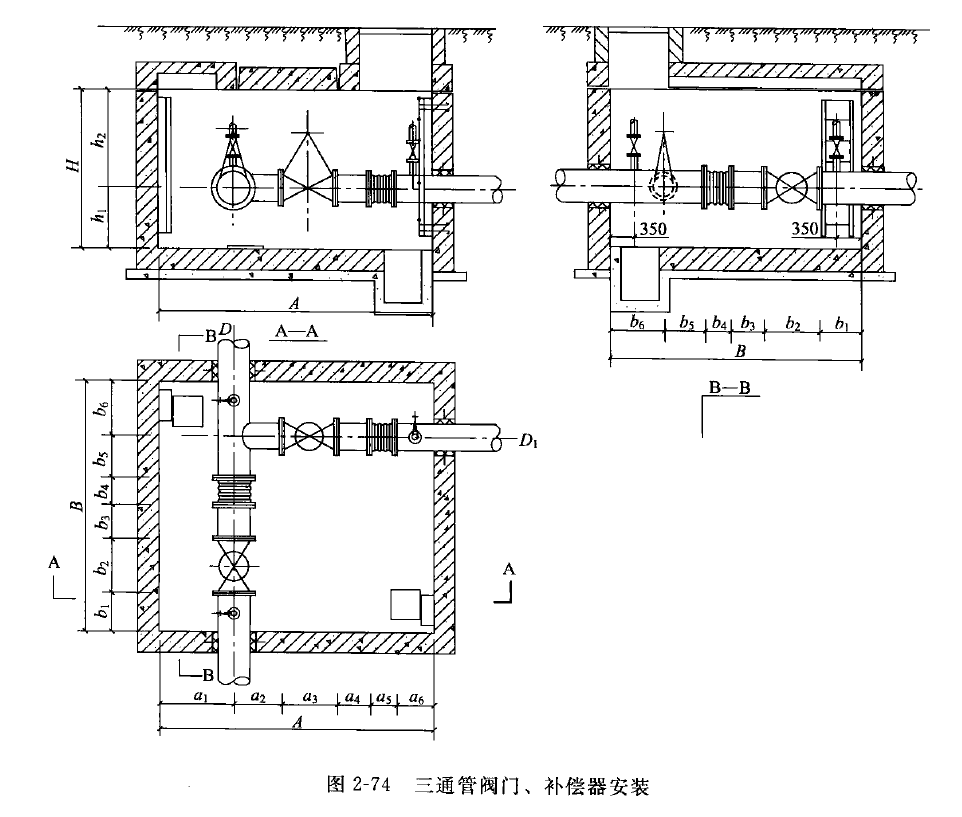

如圖2-72 所示，這種波形補償器的補償量為lOmm 左右。為防止其中存水銹蝕，安裝時應由套管的注入孔灌入石油瀝青，注入孔應在下方。補償器的安裝長度，應是螺桿不受力時的實際長度，否則不但不能發(fā)揮其補償作用，反使管道或管件受到不應有的應力。埋地單管閥門、補償器安裝如圖2-73 所示，三通管閥門、補償器安裝如圖2-74 所示。
